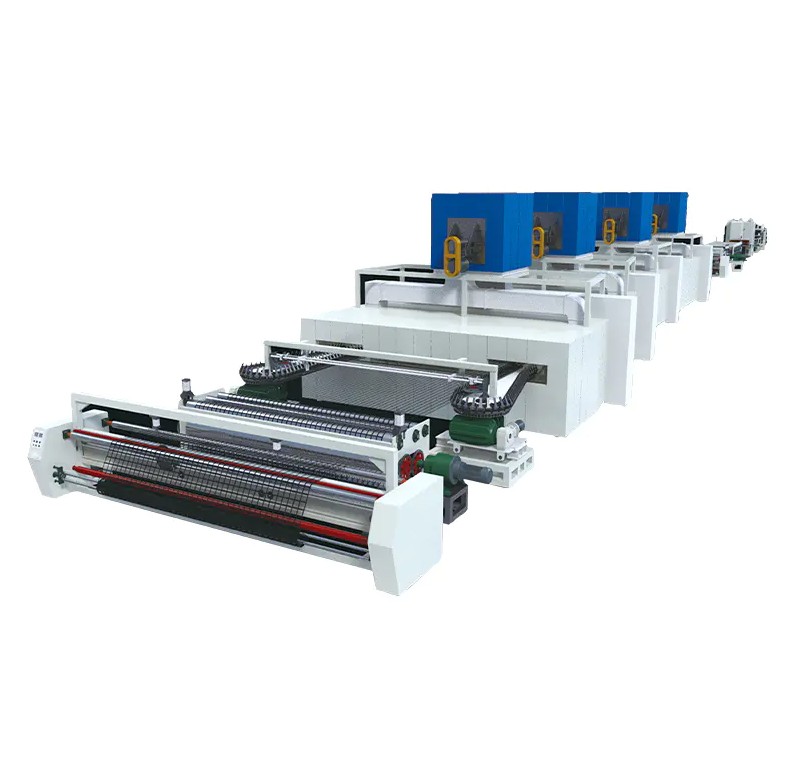

A dubbelriktad produktionslinje för geonät omvandlar polypropen (PP) eller polyeten (PE) ark till rutnätsstrukturerade material med hög draghållfasthet i båda riktningarna genom autillmatiserade sträcknings- och svetsprocesser. Denna produktionslinje bestämmer direkt de mekaniska egenskaperna, dimensionsstabiliteten och tekniska tillämpbarheten för geonät, vilket gör den till en oersättlig tillverkningsgrund för vägförstärkning, mjuk markbehandling och sluttningsskydd.
Grundläggande tekniska principer och processflöde
Råmaterial extrudering och arkformning
Produktionslinjen börjar med att värma och smälta PP- eller PE-pellets genom en extruder, som sedan bildar enhetliga ark via en T-dyna. Extruderingstemperaturen styrs vanligtvis mellan 200°C och 240°C med smältflödeshastigheten (MFR) bibehållen inom 1,5 till 3,0 g/10 min för att säkerställa en ordnad molekylkedjearrangemang i arken, vilket lägger grunden för efterföljande biaxiell sträckning.
Perforering och Biaxial Stretching
Efter precisionsperforering går arket in i den biaxiala sträckningsenheten. Det längsgående sträckningsförhållandet sträcker sig i allmänhet från 5 till 8 gånger , medan tvärsträckningsförhållandet sträcker sig från 4 till 6 gånger . Genom att kontrollera sträckningstemperaturen inom 120°C till 160°C , blir polymerkedjor starkt orienterade längs båda riktningarna och bildar en rutnätsstruktur med utmärkta mekaniska egenskaper. Typiska produkter uppnår längsgående draghållfastheter på 30 kN/m till 120 kN/m och tvärgående draghållfastheter av 30 kN/m till 120 kN/m .
Värmeinställning och lindning
Det sträckta geonätet genomgår värmeinställning för att eliminera inre påfrestningar, med inställningstemperaturer vanligtvis inställda mellan 140°C och 170°C under en varaktighet av 2 till 5 sekunder . Den passerar sedan genom kylvalsar för att nå rumstemperatur innan den lindas till specificerade längder av en automatisk upprullare. Hela produktionslinjen arbetar med hastigheter på 3 till 8 meter per minut , beroende på produktspecifikationer och sträckningsförhållanden.
Nyckelprestandaparametrar och teknisk applikationsjämförelse
Olika tekniska scenarier ställer väsentligt varierande prestandakrav på dubbelriktade geonät. Tabellen nedan listar produktspecifikationsreferenser för vanliga applikationsområden:
| Ansökningsfält | Draghållfasthet (kN/m) | Maskstorlek (mm) | Rullebredd (m) | Typisk tillämpning |
|---|---|---|---|---|
| Motorvägsunderlagsförstärkning | 30 - 60 | 25×25 till 40×40 | 3,9 - 5,0 | Asfaltbeläggning reflekterande sprickkontroll |
| Järnvägsballaststabilisering | 50 - 80 | 30×30 till 50×50 | 3,9 - 5,3 | Ballastbana Sub-ballastförstärkning |
| Mjuk markbehandling | 80 - 120 | 40×40 till 65×65 | 3,9 - 6,0 | Kustnära lerra och träskunderlag |
| Slope Protection Engineering | 40 - 80 | 25×25 till 50×50 | 3,9 - 5,0 | Bergssluttningsskydd och stödmursförstärkning |
| Stängning av deponi | 60 - 100 | 30×30 till 50×50 | 3,9 - 5,3 | Stängningsskyddslagerstabilisering |
Effektivitetsvinster från uppgraderingar av produktionslinjeautomatisering
Modernt dubbelriktad produktionslinje för geonäts har uppnått helautomatisk kontroll från råvaruinmatning till färdig produktlindning. Jämfört med traditionell halvautomatisk utrustning har den nya generationens produktionslinjer uppnått betydande genombrott inom följande områden:
- Produktionseffektiviteten ökade med 40 % till 60 % , med en rad årskapacitet som når 3 000 till 5 000 ton
- Produkttjocklekens enhetlighet kontrolleras inom ±0,05 mm , med draghållfasthetsvariation reducerad till ±3 %
- Råvaruutnyttjandet förbättrades till över 95 % , med kantbeklädnad återvinning och återanvändning som överskrider 90 %
- Energiförbrukningen minskas med 20 % till 30 % , med enhetsproduktens strömförbrukning styrd till 350 till 450 kWh/ton
- Operatörskrav minskade med 50 % , med endast 2 till 3 tekniker behövs per skift för övervakning
Ta en standard produktionslinje med en bredd på 5 meter och en designhastighet på 5 meter per minute som ett exempel kan dess dagliga kapacitet nå 7 till 10 ton (beroende på produktspecifikationer), nästan dubbelt så mycket som liknande utrustning från för fem år sedan.
Kritiska kvalitetskontrollpunkter
Online inspektionssystem
Avancerade produktionslinjer är utrustade med lasertjockleksmätare, infraröda temperatursensorer och visioninspektionssystem för att övervaka plåttjocklek, sträckningstemperatur och rutnätsintegritet i realtid. När tjockleksavvikelsen överstiger ±0,08 mm eller temperaturen avviker från det inställda värdet med ±5°C , larmar systemet automatiskt och justerar processparametrar.
Standarder för inspektion av färdiga produkter
Varje parti av produkter måste provtas och inspekteras enligt GB/T 17689 eller ASTM D6637 standarder. Inspektionsartiklar inkluderar:
- Longitudinell och tvärgående draghållfasthet och töjningsprovning
- Test av korsningshållfasthet (övergångsavdragningskraften måste nå ≥50N )
- Bestämning av kimröksinnehåll (standardkrav 2 % till 3 % )
- OIT-testning (Oxidation Induction Time (OIT) ≥20 minuter )
- Dimensionell stabilitetstestning ( ≤2 % termisk krympningshastighet)
Branschutvecklingstrender och teknisk utveckling
Dubbelriktade produktionslinjer för geonät utvecklas mot intelligens, grön tillverkning och bredare bredder. Aktuella egenskaper inom industrins tekniska utveckling inkluderar:
- Intelligent kontroll: Antagande av integrerade PLC- och HMI-kontrollsystem för att uppnå reglering av töjningsförhållanden, temperatur och hastighet med sluten slinga, med produktkvalificeringsgrader stabiliserade ovan 98 %
- Utveckling med bredare bredd: De vanliga produktionslinjerna har utökats från de traditionella 3,9 meter to 5,3 till 6,0 meter , minska antalet konstruktionsfogar och förbättra installationseffektiviteten
- Energibesparing och förbrukningsminskning: Nya elektromagnetiska induktionsvärmesystem ersätter traditionell motståndsvärme, vilket förkortar förvärmningstiden med 30 % och minska energiförbrukningen genom 15 % till 20 %
- Multifunktionsintegration: Vissa produktionslinjer har integrerade ultraljudssvetsnings- och ytbeläggningsfunktioner, vilket möjliggör produktion av sammansatta geonät och expanderar till omfattande tillämpningar som dränering och läckageförhindrande
Enligt industristatistik förväntas den globala geosyntetikmarknadens storlek överstiga 18 miljarder dollar år 2026, med dubbelriktade geonät som står för ungefär 25 % till 30 % . Asien-Stillahavsregionen, driven av accelererad infrastrukturkonstruktion, har blivit den region med den största nyinstallationsvolymen av dubbelriktade produktionslinjer för geonät, med en årlig tillväxttakt på 8 % till 12 % .
Rekommendationer för upphandling och underhåll
Nyckelpunkter för val av utrustning
Vid köp av en dubbelriktad produktionslinje för geonät , bör följande tekniska indikatorer undersökas:
- Huruvida det maximala sträckningsförhållandet uppfyller målkraven för produktstyrka
- Om temperaturkontrollsystemets noggrannhet når inom ±2°C
- Huruvida mögelbytestid kontrolleras inom 2 timmar för att stödja flexibel växling mellan flera specifikationer
- Huruvida ett komplett system för avfallsåtervinning och pelletisering är utrustat
Nyckelpunkter för dagligt underhåll
För att säkerställa en långsiktig stabil drift av produktionslinjen rekommenderas följande underhållsprocedurer:
- Rengör extruderskärmen varje skift för att förhindra att föroreningar täpps till och påverkar smältkvaliteten
- Kontrollera slitaget på sträckrullens yta varje vecka; reparera omedelbart när slitaget överstiger 0,1 mm
- Kalibrera temperatursensorer och tjockleksmätare varje månad för att säkerställa exakta detekteringsdata
- Byt ut reducersmörjolja och kontrollera kedjespänningen varje kvartal
- Genomför årligen en omfattande precisionsinspektion, inklusive kalibrering av sträckförhållande och isoleringstest av elektriska system
