A granulatillr är en nyckelutrustning som omvandlar lösa råvaror till enhetligt formade pellets genom extrudering, skärning och malningsprocesser. Det används ofta inom biomassaenergi, kemisk bearbetning, livsmedelsproduktion, läkemedel och foderindustrier för jordbruket. Dess kärnfunktion är att förbättra materialets flytbarhet, bulkdensitet och användningsstabilitet samtidigt som den minskar dammföroreningar och transportförluster. En korrekt konfigurerad granulatillr kan förbättra råvaruanvändningen genom 15 % till 30 % och bibehålla pelletsbildningshastigheterna ovan 95 % , vilket gör den till den tekniska hörnstenen i moderna pelletsproduktionslinjer.
Grundläggande arbetsprincip: En process i fyra steg från råmaterial till färdiga pellets
Granulatillrns drift kan delas upp i fyra kontinuerliga steg: matningsförberedelse, extruderingsformning, skärning till längd och malning/limning. Processparametrarna i varje steg bestämmer direkt de fysikaliska egenskaperna och utseendekvaliteten hos de slutliga pelletsen.
Utfodringsförberedelsestadiet
Råmaterial matas först jämnt in i maskinen via vibrerande matare. För material med högre fukthalt krävs förtorkningsbehandling innan de går in i huvudenheten, vilket kontrollerar fukten inom 8 % till 15 % för att förhindra väggvidhäftning eller lös pelletsbildning under extrudering. Matningshastighetsstabilitet påverkar direkt utmatningsfluktuationer, vilket vanligtvis kräver att matningsavvikelsen kontrolleras inom ±5 % av det inställda värdet.
Extruderingsformningsstadiet
Materialet tvingas genom formhålen under kraftig kompression från dubbla roterande rullar eller skruvar och bildar kontinuerliga remsor. Viktiga kontrollparametrar inkluderar:
- Rullgap: 0,5 mm till 2,0 mm ; för liten accelererar slitaget, för stor resulterar i otillräcklig pelletsdensitet
- Extruderingstemperatur: 60°C till 120°C , dynamiskt justerad baserat på materialsmältningsegenskaper
- Formhålets längd-diameterförhållande: 3:1 till 8:1 ; högre förhållanden förbättrar pellets kompakthet men ökar energiförbrukningen proportionellt
- Huvudmotoreffekt: vanliga konfigurationer sträcker sig från 55 kW till 90 kW , motsvarande kapacitetsintervall på 200 kg/h till 800 kg/h
Kapning till längd och slipning/dimensionering
Remsmaterial kapas till inställda längder av skärblad av legering och går sedan in i slipzonen för ytbehandling. Bladhastigheten ställs vanligtvis in mellan 800 och 1500 rpm , och med variabel frekvenshastighetskontroll, exakt kontroll av pelletslängd inuti 2 mm till 30 mm kan uppnås. Markpellets måste passera genom en vibrerande sikt för sortering, med siktöppningen i allmänhet inställd på 1,2 gånger målpartikelstorleken som den övre gränsen för att säkerställa storlekskoncentrationen av färdiga pellets.
Typisk utrustningskonfiguration och jämförelse av prestandaparameter

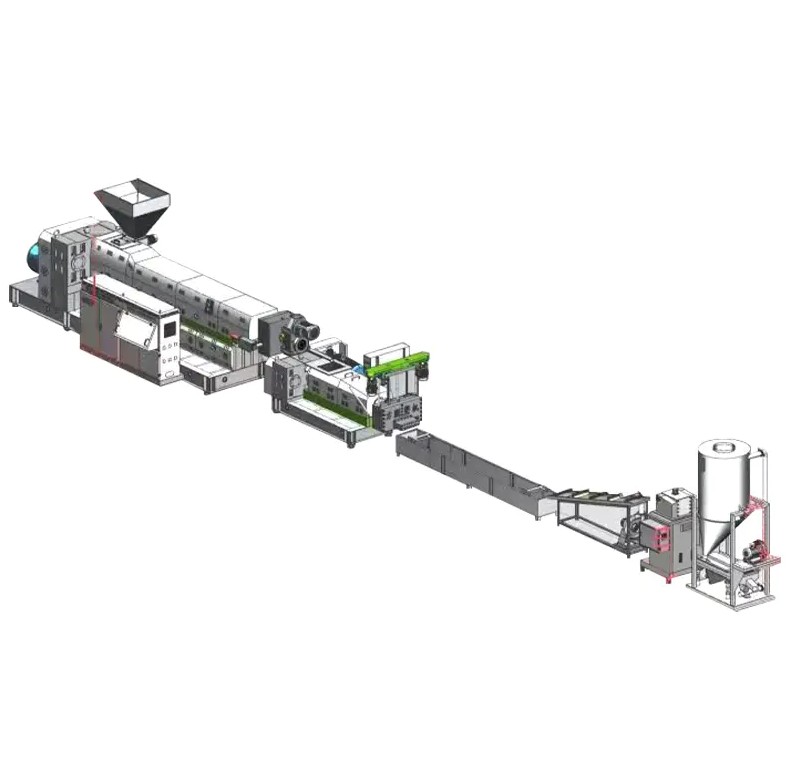

En komplett pelletsproduktionslinje består av en huvudmaskin, hjälputrustning och stödsystem. Valet av varje enhet måste matcha råvaruegenskaper, kapacitetsmål och färdiga produktspecifikationer. Följande tabell jämför prestandaparametrar för vanliga konfigurationsscheman.
| Utrustningsenhet | Nyckelspecifikationer | Prestandaindikatorer | Funktionsbeskrivning |
|---|---|---|---|
| Huvudextruder | Skruvdiameter 175 mm, reduktionsförhållande 1:20 | Motor 90 kW , kapacitet 500 kg/h | Formningsenhet för kärnextrudering |
| Komprimerande matarfack | Volym 720 L, variabel frekvenskontroll | Motor 55 kW , utfodringslikformighet ±3 % | Förbehandling och stabil utfodring |
| Transportbandsmatare | Längd 5 m, bandbredd 600 mm | Förmedlingshastighet 0,5 till 2,0 m/s | Kontinuerlig transport av film eller löst material |
| Extra extruder | Skruvdiameter 175 mm, stanshuvud med en skärm | Motor 30 kW , extra mjukgöring | Sekundär extrudering för att förbättra kompaktheten |
| Kylvattentank | Rostfritt stål, längd 4 m | Vattentemperaturkontroll 15°C till 25°C | Snabb formning för att förhindra vidhäftning |
| Blås torkställning | Högtrycksfläkt, rostfri struktur 2,5 m | Lufttryck ≥3000 Pa | Ta bort kvarvarande ytfukt |
| Gantry Pelletizer | Legerade hällblad, varvtalsreglering med variabel frekvens | Hastighet 800 till 1500 rpm | Exakt skärning till längd |
| Förvaringsbehållare i rostfritt stål | Högtrycksfläkttransport, volym 1 m³ | Lagringskapacitet 500 kg | Färdig produktbuffring och homogenisering |
Som visas i tabellen är effektförhållandet mellan huvudsträngsprutmaskinen och komprimeringsmataren ungefär 1,6:1 , ett förhållande validerat av teknisk praxis för att bibehålla stabilt extruderingstryck samtidigt som uteffekten säkerställs. Matchningen av kyltankens längd med linjehastigheten är lika kritisk: vid en linjehastighet på 5 m/min , en 4 m tank ger ca 48 sekunder av kylningsuppehållstid, tillräcklig för att reducera materialytans temperatur under 40°C , som uppfyller formningskraven för efterföljande skäroperationer.
Fem nyckelapplikationsområden: Verkligt tekniskt värde av pelletiseringsteknik
Det tekniska värdet av granulatillrer demonstreras av deras branschöverskridande anpassningsförmåga. Följande fem fält illustrerar de specifika effektivitetsvinsterna med pelletiseringsprocesser:
Energisektorn för biomassa
Att komprimera jord- och skogsbruksavfall till biomassapellets ger ett värmevärde på 4000 till 4800 kcal/kg , närmar sig medelgradiga bituminösa kolnivåer. Pelletsbränsleförbränningseffektivitet är 20 % till 30 % högre än direkt förbränning av löst material, med dammutsläpp minskade med över 60 % . En produktionslinje med en timproduktion på 1 ton kan bearbeta 3000 ton av halm eller flis årligen, motsvarande att byta ut ca 1500 ton av standardkol.
Sektorn för kemi- och plaståtervinning
Efter tvätt och rivning kommer avfallsplastfilm in i granulatorn för återvinning. Smältindexet för återvunna pellets kan återhämta sig till 85 % till 95 % av jungfruligt material. Med PP-filmåtervinning som ett exempel ökar skrymdensiteten efter granulering från 0,15 g/cm³ för löst material till 0,55 g/cm³ , vilket minskar transportkostnaderna med ungefär 70 % och lagerutrymme beläggning av 65 % .
Livsmedelsindustrin
Vid korndjupbearbetning används granulatorer för att producera extruderade pellets eller omstrukturerat ris. Pelletisering minskar återfuktningstiden med 40 % och förbättrar avsevärt smaklikformigheten. Till exempel, efter extruderingsgranulering, ökar majsstärkelsens kallvattenlöslighet från 8 % to 35 % , kraftigt expanderande tillämpningsscenarier.
Sektorn för läkemedelsberedningar
Efter våt eller torr granulering visar läkemedelspulverpellets förbättrad flytbarhet: vilovinkeln förbättras från 45° till 55° för löst puder till 25° till 35° , mer än fördubblar flytbarheten. Detta möjliggör efterföljande tablettkomprimeringsoperationer för att minska tablettviktsvariationen från ±7 % to ±3 % , vilket effektivt säkerställer doseringsnoggrannhet för orala fasta preparat.
Jordbrukets fodersektor
Efter foderpelletisering ökar boskapens foderintag med 10 % till 15 % , och foderomvandlingsförhållandet förbättras med 8 % to 12% . Samtidigt förblir dammningshastigheten för pelletsmatning under transport lägre 3 % , jämfört med förlusthastigheter för löst foder vanligtvis så höga som 15 % till 20 % . För ett foderföretag med en årlig produktion på 100 000 ton , kan antagande av pelletiseringsprocesser minska råmaterialavfallet med ungefär 12 000 ton per år.
Urvals- och konfigurationsrekommendationer: En praktisk guide för att matcha råvaruegenskaper med kapacitetsmål
När företag köper en granulator måste de utvärdera fyra dimensioner: råvaruegenskaper, kapacitetskrav, specifikationer för färdiga produkter och energibudgetar. Följande är viktiga urvalspunkter:
- Råmaterialkompatibilitet : Fiberbaserade material bör prioritera granulatorer av rulltyp, medan termoplastiska material är bättre lämpade för skruvextruderingstyper; material med en fukthalt som överstiger 20 % måste förses med förtorkningssystem
- Kapacitetsskalning : Laboratorieskala väljer 10 till 50 kg/h utrustning, pilotlinjer välj 100 till 300 kg/h , och industriella massproduktionslinjer väljer konfigurationer ovan 500 kg/h
- Val av formhål : Biomassapellets används ofta 6 mm till 8 mm öppningar, foderpellets använder mest 3 mm till 5 mm , och återvunna plastpellets väljs baserat på nedströms formsprutningsmaskinens skruvspecifikationer på 2 mm till 4 mm
- Temperaturkontroll Precision : Temperaturregulatorer bör uppnå precision av ±1°C med flerzonsoberoende temperaturkontroll för att förhindra lokal överhettning och materialförsämring
- Bladmaterial : Vid bearbetning av material som innehåller glasfiber eller fyllmedel med hög hårdhet måste blad av legerat stål eller hårdmetall användas; verktygsstålblad är tillräckliga för konventionella material
Dessutom rekommenderas det att prioritera modeller utrustade med dubbelskärmsväxlare. Dubbelskärmsdesign tillåter skärmbyte utan att stoppa maskinen, vilket minskar utmatningsförluster orsakade av skärmbyten från 8 % to 12% på enskärmsmodeller nedan 1 % —särskilt kritiskt för kontinuerlig produktion.
Användning och underhåll: Viktiga åtgärder för att förlänga utrustningens livslängd och säkerställa pelletskvalitet
Stabil granulatordrift beror på standardiserade underhållsstrategier. Följande underhållscykler och inspektionsartiklar sammanställs baserat på branschens bästa praxis:
| Komponentnamn | Inspektionscykel | Underhållsinnehåll | Acceptanskriterier |
|---|---|---|---|
| Skruv och fat | Varje 500 drifttimmar | Mät spelrum, rengör kolavlagringar | Röjning ≤0,3 mm |
| Skärmfilter | Varje shift or when pressure differential exceeds limits | Byt ut eller rengör skärmen | Tryckskillnad ≤5 MPa |
| Skärbladsenhet | Varje 200 drifttimmar | Inspektera kantslitage, justera spelet | Kantavrundning ≤0,1 mm |
| Växellådssmörjmedel | Varje 6 månader | Provprov, byt ut åldrad olja | Syravärde ≤1,0 mgKOH/g |
| Temperaturkontrollsystem | Månatlig | Kalibrera termoelement, inspektera värmeelement | Avvikelse ±1°C |
Strikt efterlevnad av ovanstående underhållsschema kan förlänga medeltiden mellan fel (MTBF) från ett genomsnitt på 800 timmar till över 1500 timmar , samtidigt som pelletskvalitetsfluktuationer som orsakas av utrustningsfel inom kontroll ±2 % .
Industry Outlook: Intelligent och grön utveckling av pelletiseringsteknik
Granulator Tekniken genomgår en djupgående omvandling från mekanisering till digitalisering och från hög energiförbrukning till lågt koldioxidutsläpp. Inom nästa 3 till 5 år , kommer följande trender att omforma branschlandskapet:
- Intelligent adaptiv kontroll : Extruderingsparameters självregleringssystem baserade på materialegenskaper i realtid kan komprimera uppstartsfelsökningstiden från 2 till 3 timmar till under 20 minuter
- Avfallsvärmeåtervinning och energioptimering : Användning av spillvärme från kyl- och härdningssektioner för förvärmning av råmaterial kan minska den totala energiförbrukningen med 18 % till 25 %
- Modulär snabbväxling : Modulär design av formhuvuden och bladenheter minskar produktspecifikationens övergångstid från 4 timmar to 30 minuter , förbättra ekonomin för produktion av små partier med flera sorter
- Spårbarhet för fullständig livscykeldata : Produktionsparametrar, råvarupartier och kvalitetsinspektionsresultat för varje parti pellets registreras fullständigt på blockchain och uppfyller kraven för granskning av efterlevnad för livsmedels- och läkemedelsindustrin
Sammanfattningsvis, som kärnutrustningen för pelletiseringsproduktion, avgör granulatorns tekniska mognad och konfigurationsrationalitet direkt materialomvandlingseffektiviteten, stabiliteten i den färdiga produktens kvalitet och produktionskostnaderna. Genom att exakt matcha råvaruegenskaper med utrustningsparametrar, implementera förebyggande underhållsstrategier och hålla jämna steg med intelligenta uppgraderingstrender kan företag uppnå effektiv, standardiserad och hållbar pelletsproduktion inom flera områden, inklusive biomassaenergi, kemisk återvinning, livsmedel och läkemedel och jordbruksfoder.
